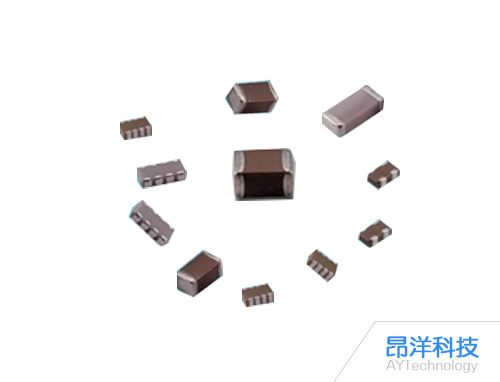

在電子設備日益小型化、高性能化的趨勢下，貼片電容作為電路中的核心儲能與濾波元件，其容量穩定性直接影響系統可靠性。然而，實際使用中常出現容量衰減現象，導致電路噪聲增加、濾波失效甚至系統崩潰。今天將從材料特性、環境應力、制造工藝等維度，系統剖析貼片電容容量變小的根源，并提供針對性解決方案。

一、核心失效機理：材料與結構的雙重制約

1. 介質層微觀結構劣化

電介質擊穿損傷：陶瓷電容(MLCC)的鈦酸鋇(BaTiO?)介質在高壓或浪涌沖擊下，局部電場強度超過擊穿閾值(通常為10-30kV/mm)，形成微小導電通道，導致有效介質層厚度減少，容量計算式 C=dεA 中的 d 值增大，容量下降。實驗數據顯示，單次50V浪涌沖擊可使0402規格100nF電容容量衰減8%-12%。

晶格缺陷累積：高溫環境下，介質材料中的氧空位遷移形成缺陷簇，降低介電常數 ε。某研究指出，125℃持續工作1000小時后，X7R材質電容的介電常數下降約15%，直接導致容量衰減。

2. 電極-介質界面失效

金屬遷移：在潮濕環境(RH>85%)與直流偏壓共同作用下，鎳內電極發生離子遷移，形成導電樹枝狀結構，破壞電容結構對稱性。某失效分析案例顯示，受潮電容在5V偏壓下3個月內容量衰減達30%。

氧化層增厚：銅端電極在高溫氧化環境中生成Cu?O/CuO絕緣層，增加等效串聯電阻(ESR)的同時，降低電極有效面積 A，導致容量下降。

二、環境應力加速容量衰減

1. 溫度循環沖擊

熱應力導致分層：陶瓷與電極的熱膨脹系數差異(CTE mismatch)在-55℃~125℃溫度循環中產生剪切應力，引發介質層微裂紋。某汽車電子測試顯示，1000次循環后電容容量衰減5%-8%，且裂紋擴展呈指數增長趨勢。

焊點疲勞：PCB彎曲應力通過焊點傳遞至電容本體，導致端電極與介質層剝離。某消費電子可靠性測試表明，3mm彎曲半徑下，1000次循環后容量衰減可達10%。

2. 濕度侵入機制

水分子解離效應：潮濕環境中，水分子在電場作用下解離為H?和OH?，加速金屬電極腐蝕。某加速壽命測試顯示，85℃/85%RH條件下，1000小時后電容容量衰減20%-25%，且漏電流增加兩個數量級。

吸濕膨脹：聚合物基材電容(如鉭電容)吸濕后體積膨脹，擠壓內部結構，導致容量不可逆衰減。

三、制造工藝缺陷的隱性影響

1. 介質層厚度控制偏差

流延工藝波動：陶瓷漿料流延過程中，刮刀間隙波動(±1μm)導致介質層厚度不均，局部厚度偏薄區域容量衰減顯著。某量產數據顯示，厚度偏差±5%的批次容量分散性達±8%。

燒結收縮率差異：不同批次陶瓷粉體燒結活性差異，導致收縮率不一致，形成微觀應力集中點，加速容量衰減。

2. 電極印刷缺陷

網版堵塞：內電極印刷網版堵塞導致局部電極缺失，形成"虛電容"區域。某高倍顯微鏡觀察顯示，電極覆蓋率低于95%的電容容量衰減可達15%-20%。

疊層錯位：多層電容疊層過程中層間偏移(>10μm)會減少有效電極重疊面積，直接降低容量。

貼片電容容量衰減是材料科學、電化學、力學等多學科交叉的復雜問題。通過失效機理建模(如有限元分析應力分布)、加速壽命試驗(如HALT/HASS)和在線監測技術(如LCR電橋實時檢測)，可實現從被動失效分析到主動可靠性設計的轉變。
