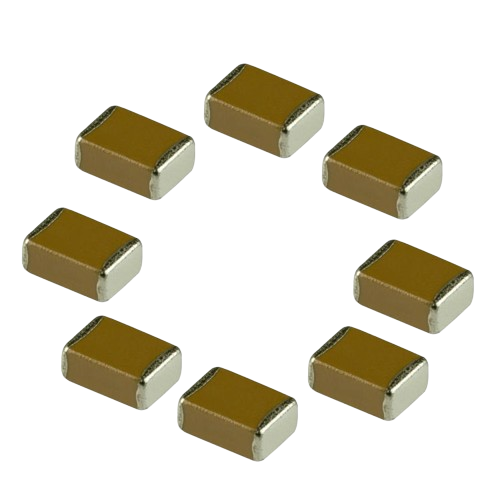

作為電子元件領域應用最廣泛的封裝形式之一，0805貼片電容的尺寸標準承載著英制與公制單位的轉換智慧，其2.0mm×1.25mm的物理尺寸背后，是半個世紀以來電子產業標準化進程的縮影。昂洋科技將從尺寸溯源、技術參數、應用場景三個維度，系統解析這一經典封裝的工業密碼。

一、尺寸溯源：英制編碼的公制解構

0805封裝采用英制單位編碼體系，其命名邏輯源于早期電子元件的英寸制標準：

長度：前兩位數字"08"代表0.08英寸，換算為公制：0.08×25.4=2.032mm(行業慣例取整為2.0mm)

寬度：后兩位數字"05"代表0.05英寸，換算為公制：0.05×25.4=1.27mm(實際生產中通常標注為1.25mm)

這種編碼方式延續了電子元件尺寸的標準化傳統，與0402(1.0×0.5mm)、0603(1.6×0.8mm)等封裝形成完整序列。值得注意的是，不同制造商在厚度參數上存在細微差異：

常規厚度：0.8mm(適用于4KPCS卷帶包裝)

加厚版本：1.25mm(適用于2K/3KPCS包裝，提升機械強度)

二、技術參數：尺寸與性能的黃金平衡

0805封裝的物理尺寸直接決定了其電氣性能邊界：

容量范圍：0.5pF至10μF(典型值0.01μF-0.47μF)

小容量(<100pF)多采用C0G/NP0材質，溫度系數±30ppm/℃

中容量(100pF-1μF)以X7R材質為主，容量溫度特性±15%

大容量(>1μF)需采用Y5V材質，但溫度穩定性較差

耐壓特性：

常規電壓：6.3V-50V(X7R材質)

高壓版本：100V-200V(需特殊疊層設計)

典型案例：Knowles 0805Y0502P20DCT型號，2.2pF±0.5pF，50V耐壓，C0G材質，工作溫度-55℃~+125℃

高頻特性：

自諧振頻率(SRF)：優質X7R材質可達100MHz以上

等效串聯電阻(ESR)：典型值5mΩ-20mΩ(100kHz測試條件)

三、應用場景：從消費電子到工業控制的全面覆蓋

0805封裝憑借其尺寸與性能的平衡優勢，成為電子行業的"萬能接口"：

消費電子領域：

智能手機：用于電源濾波、射頻匹配，單臺設備用量超200顆

TWS耳機：在緊湊主板上實現去耦功能，典型容值0.1μF-10μF

典型案例：三星Galaxy系列采用風華高科0805CG102J500NT型號(1nF±5%，50V，X7R材質)

工業控制領域：

PLC模塊：在24V直流電源電路中承擔濾波功能，耐壓要求≥50V

伺服驅動器：用于IGBT模塊的吸收電路，需承受100V瞬態電壓

汽車電子領域：

BMS系統：在-40℃~+125℃環境中穩定工作，需通過AEC-Q200認證

車載娛樂系統：抵抗發動機啟動時的電壓波動，典型耐壓值16V-50V

四、制造工藝：毫米級精度控制

0805電容的生產涉及多項精密制造技術：

陶瓷疊層技術：

單層陶瓷膜片厚度控制在1-3μm

疊層數可達500-1000層，總厚度誤差≤±5%

端電極處理：

三層鍍層結構(Ni阻擋層+Sn鍍層)

可焊性測試：245℃±5℃浸錫3次，潤濕時間≤2s

質量管控：

外觀檢測：AOI系統識別裂紋、分層等缺陷

電性能測試：100%容量分選，精度±1%

可靠性驗證：通過85℃/85%RH高溫高濕試驗(1000h)

從1960年代多層陶瓷電容(MLCC)的誕生，到如今每年超萬億顆的全球產量，0805封裝始終占據著產業核心地位。其2.0mm×1.25mm的物理尺寸，不僅是工程設計的基準坐標，更是電子產業標準化進程的生動注腳。
