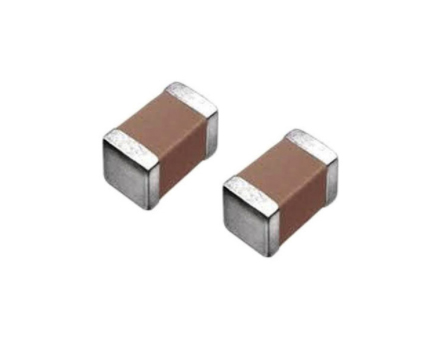

選擇貼片電容的偏差精度需綜合考慮電路功能、成本、環境穩定性及設計余量等因素。以下是具體選擇步驟和關鍵要點：

一、明確電路對電容精度的需求

1、高頻/信號處理電路(如振蕩器、濾波器、時鐘電路)：

需求：電容值偏差會直接影響頻率穩定性或信號完整性。

推薦精度：±5%（J檔）或更高(如±2%、±1%)，優先選擇C0G(NP0)材質，其溫度系數極低(±30ppm/℃)，適合高精度場景。

2、電源去耦/濾波電路(如DC-DC轉換器、LDO穩壓器)：

需求：電容值偏差對電源噪聲抑制效果影響較小，但需確保容量足夠。

推薦精度：±10%（K檔）或±20%（M檔），X7R或X5R材質即可滿足需求，成本更低。

3、定時/延時電路(如555定時器、RC延時)：

需求：電容值偏差會直接影響時間常數(τ=RC)，需根據延時精度要求選擇。

推薦精度：

延時要求≤5%：選±5%精度。

延時要求≤10%：選±10%精度。

粗略延時：可選±20%精度。

4、耦合/旁路電路(如音頻放大器、運放電路)：

需求：電容值偏差對信號耦合效率影響較小，但需避免容量過小導致低頻衰減。

推薦精度：±10%或±20%，X7R或Y5V材質(后者成本更低，但溫度穩定性差)。

二、評估環境因素對電容的影響

1、溫度范圍：

高溫/低溫場景(如汽車電子、戶外設備)：

優先選擇溫度穩定性好的材質(如C0G、X7R)，避免Y5V(溫度系數+22%~-82%)。

常溫場景(如室內消費電子)：

可放寬材質要求，X5R或Y5V可接受。

2、電壓應力：

高壓場景(如電源輸入端)：

高壓電容(如1206系列，額定電壓≥100V)的容值可能隨電壓升高而下降(電壓系數效應)。

需選擇電壓系數低的材質(如X7R)，并預留容量余量。

3、壽命與可靠性：

長壽命需求(如工業設備、醫療電子)：

選擇容值漂移小的材質(如C0G)，避免Y5V因溫度/電壓變化導致容量衰減。

三、平衡成本與性能

1、精度與成本的關系：

精度越高，成本呈指數級上升(如±1%電容價格可能是±10%的3~5倍)。

原則：在滿足電路功能的前提下，優先選擇低精度電容以降低成本。

2、批量采購優化：

對價格敏感的大批量訂單，可與供應商協商定制容差分布(如將±10%電容按±8%分bin，成本增加有限)。

四、設計余量與驗證

1、容量余量：

即使選擇低精度電容，也需確保最小容量滿足電路需求。

公式：最小容量 = 標稱容量 × (1 - 容差下限)。

2、實際測試驗證：

在極端溫度、電壓條件下測試電容性能，確保容值漂移在可接受范圍內。

工具：使用LCR測試儀測量電容實際值，或通過仿真軟件(如LTspice)驗證電路穩定性。
