在電子電路設計中，電容作為核心元件之一，其性能穩定性直接影響整體系統的可靠性。三星電容憑借其高精度、低損耗等特性廣泛應用于通信、消費電子、汽車電子等領域，但其溫度系數對電路穩定性的影響不容忽視。本文將從溫度系數的原理出發，解析其對電路的影響機制，并系統闡述三星電容的選型方法。

一、溫度系數對電路穩定性的影響機制

1. 溫度系數的定義與分類

溫度系數(Temperature Coefficient, TC)是描述電容值隨溫度變化的物理量，單位為ppm/℃(百萬分之一/攝氏度)。根據變化方向可分為：

正溫度系數（PTC）：電容值隨溫度升高而增加，例如某些高介電常數陶瓷電容在高溫下容量上升。

負溫度系數（NTC）：電容值隨溫度升高而降低，常見于部分薄膜電容和電解電容。

零溫度系數（ZTC）：電容值幾乎不隨溫度變化，通常通過材料配方優化實現。

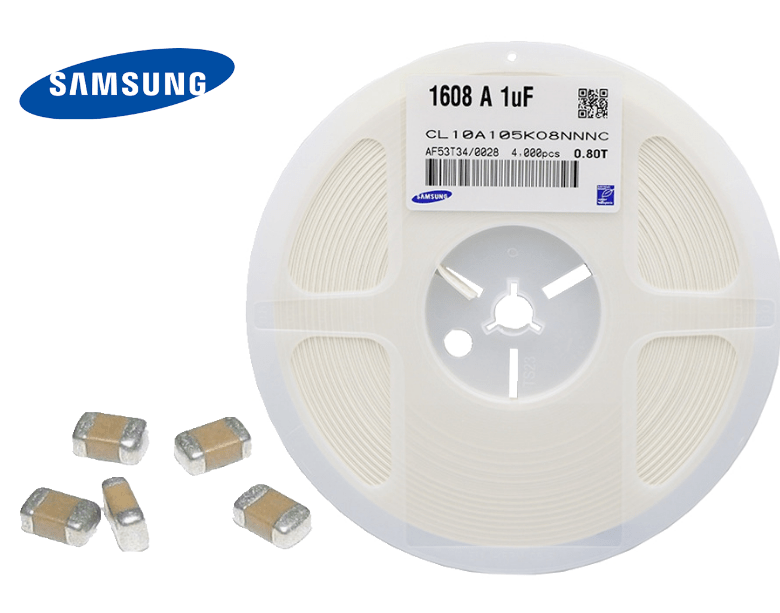

三星電容的溫度系數范圍廣泛，例如其MLCC(多層陶瓷貼片電容)系列可提供-55℃至+125℃工作溫度范圍內的穩定性能，溫度系數典型值從-220 ppm/℃到+15%不等，具體取決于介質材料(如X7R、X5R、C0G等)。

2. 溫度系數對電路穩定性的影響

(1)信號失真與相位偏移

在高頻電路中，電容值的變化會直接改變信號的相位和幅度。例如，在5G通信設備的濾波電路中，若選用溫度系數較大的電容，高溫環境下電容值增加可能導致濾波器中心頻率偏移，引發信號失真。三星C0G介質電容(溫度系數±30 ppm/℃)可有效避免此類問題，適用于對相位穩定性要求嚴苛的場景。

(2)電源電路紋波抑制失效

在開關電源的輸出濾波環節，電容的容量穩定性直接影響紋波抑制效果。若選用溫度系數較大的電解電容，低溫環境下容量下降可能導致紋波電壓超標，甚至觸發系統保護機制。三星X7R介質貼片電容在-55℃至+125℃范圍內容量變化率僅±15%，適合寬溫環境下的電源濾波應用。

(3)時序電路工作異常

在數字電路中，電容常用于RC延時網絡或時鐘振蕩器。溫度系數過大會導致延時時間或振蕩頻率漂移，引發系統時序錯誤。例如，某汽車電子控制器采用溫度系數為-220 ppm/℃的電容后，在-40℃低溫下啟動時間延長30%，通過更換為三星C0G電容(溫度系數±30 ppm/℃)解決問題。

二、三星電容選型方法

1. 明確應用場景需求

工作溫度范圍：確定電路需在何種溫度環境下運行(如工業級-40℃至+85℃，汽車級-55℃至+150℃)。

頻率特性要求：高頻電路需選擇低損耗、低ESR(等效串聯電阻)的電容，如三星NP0/C0G系列(Q值>1000@1MHz)。

精度與穩定性需求：高精度測量?jī)x器需選用溫度系數<±50 ppm/℃的電容，而一般消費電子可接受±20%的容量偏差。

2. 關鍵參數篩選

(1)溫度系數選擇

寬溫穩定性優先：選用C0G(NP0)介質電容，其溫度系數±30 ppm/℃，容量隨溫度變化可忽略。

成本敏感型應用：X7R介質電容溫度系數±15%，容量偏差±15%，性價比更高。

特殊場景：若需利用溫度補償特性(如傳感器電路)，可選擇NTC或PTC特性電容。

(2)容量與電壓匹配

容量選擇：根據電路需求計算所需電容值，并預留20%-30%余量以應對溫度變化。例如，某電源濾波電路設計容量為10μF，實際選用12μF的三星X7R電容。

電壓選擇：額定電壓應高于電路最大工作電壓的1.5倍。例如，12V電源電路需選用25V或更高耐壓的電容。

(3)封裝尺寸優化

三星提供0201(0.6×0.3mm)至1210(3.2×2.5mm)等多種封裝，需根據PCB布局和空間限制選擇：

高密度設計：優先選用0402或0201封裝，但需注意其容量和耐壓較低。

大電流應用：1206或1210封裝可降低ESR，提高散熱性能。

3. 可靠性驗證

加速壽命測試：通過高溫老化(如125℃/1000小時)驗證電容的長期穩定性。

溫度循環測試：模擬-55℃至+125℃溫度沖擊，檢測電容值變化是否在允許范圍內。

實際工況驗證：在目標應用環境中進行實測，確保電容性能滿足設計要求。

三星電容的溫度系數是影響電路穩定性的關鍵因素之一，選型時需綜合考慮應用場景、溫度系數、容量電壓、封裝尺寸及可靠性要求。通過合理選擇C0G、X7R等介質材料，并嚴格匹配電路參數，可顯著提升電子設備在寬溫環境下的性能穩定性。在實際設計中，建議結合三星官方選型指南與實測數據，確保電容選型的最優性。
